適用于減速機逆止器軸承的單向內芯

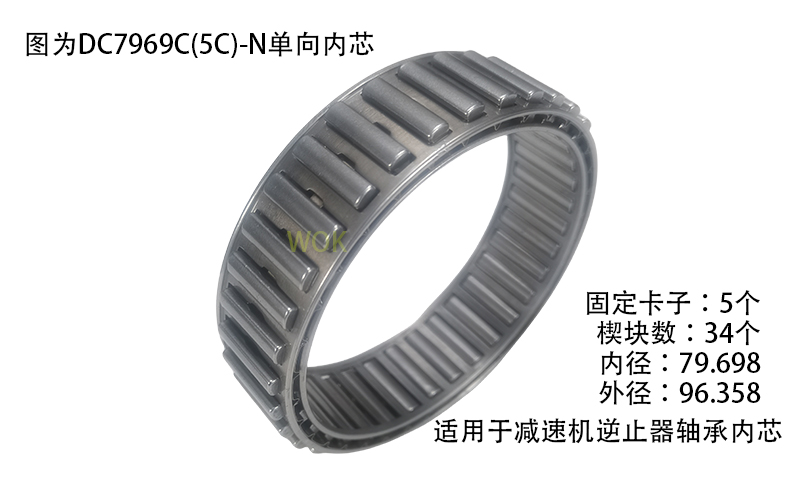

DC7969C(5C)-N單向逆止器內芯

DC系列減速機逆止器軸承

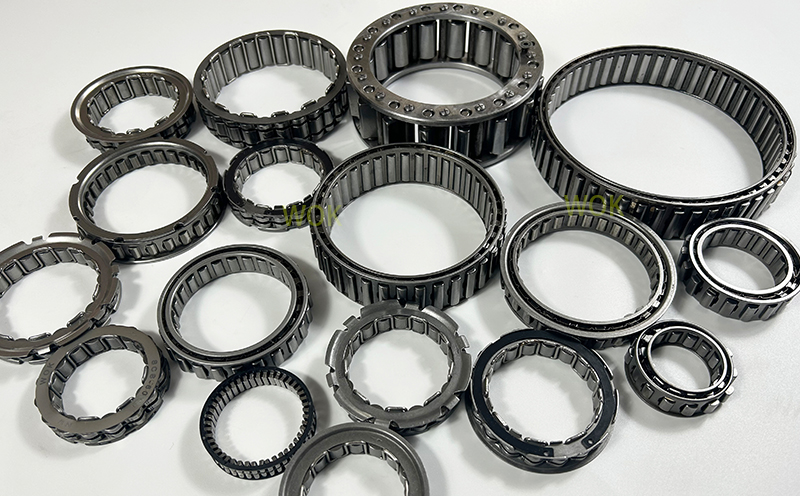

DC/FDC/KF/X/BW/BWX系列單向逆止器內芯 楔塊軸承 楔塊單向逆止器

楔塊式單向離合器 楔塊式逆止器 單向內芯離合器

DC系列單向內芯產品型號：

DC2222G-N,DC2776-N,DC3034-N,DC3175(3C)-N,DC3809A-N,DC4127(3C)-N,DC4445A-N,DC4972(4C)-N,DC5476A-N,DC5476A(4C)-N,DC5476B(4C)-N,DC5476C(4C)-N,DC5776A-N,DC6334B-N,DC7221(5C)-N,DC7221B-N,DC7221B(5C)-N,DC7969C(5C)-N,DC8334C-N,DC8729A-N,DC10323A(5C)*-N,DC12334C*-N,DC12388C(11C)

1. 本公司DC型號為楔塊保持器單向離合器，但不含內圈和外圈。結構形式如圖所示，其扭矩大，噪音小，安裝方便。

2. 此型號必須配合客戶之自行設計的內圈及外圈，軸承支撐軸向及徑向的負載，潤滑油脂及油封。

3. 楔塊接觸面之空間公差必須在范圍內，外圈與內圈之接觸面的寬度不可小于尺寸"e",接觸面不可有任何溝槽以確保功能正常。

4. 原廠可提供標準式的內圈與外圈。

5. 若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入，請參考以下之表面硬度規格。

6. 研磨加工處理過的接觸面硬度為HRC60~62°硬化深度必須大于0.6mm。

7. 接觸面之內部硬度為HRC35~45°,接觸面之表面光滑度須小于22CLA，接觸面可接受的外斜度在25mm與0.007之間。

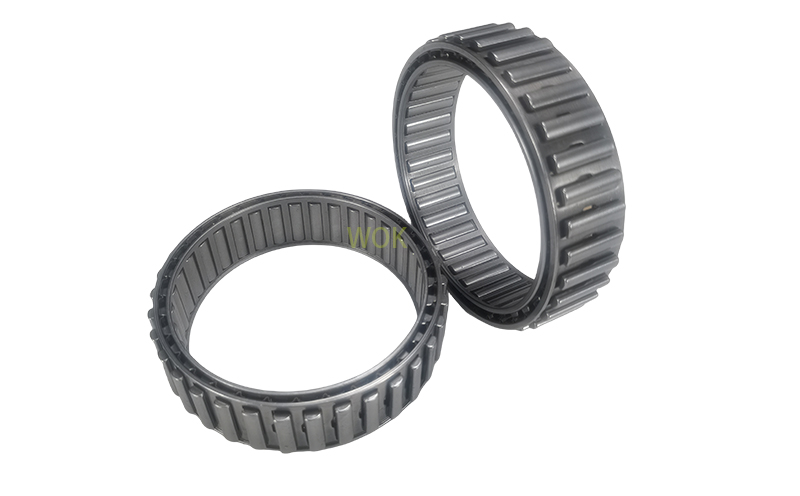

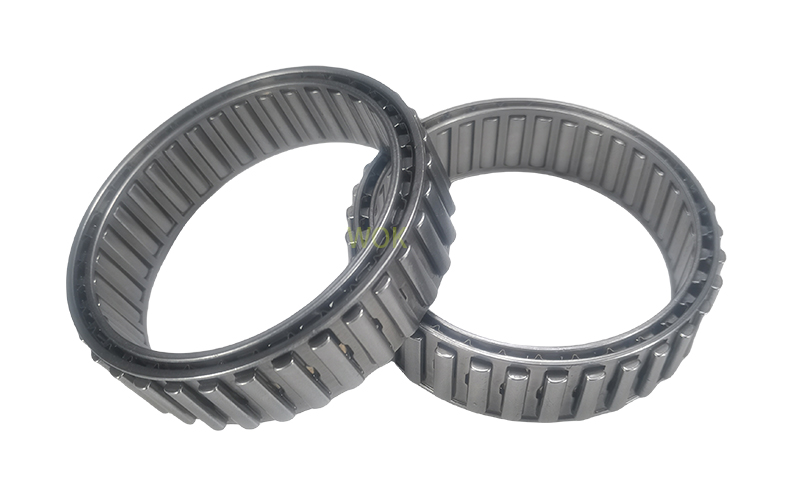

DC7969C(5C)-N單向逆止器內芯-DC系列逆止器軸承

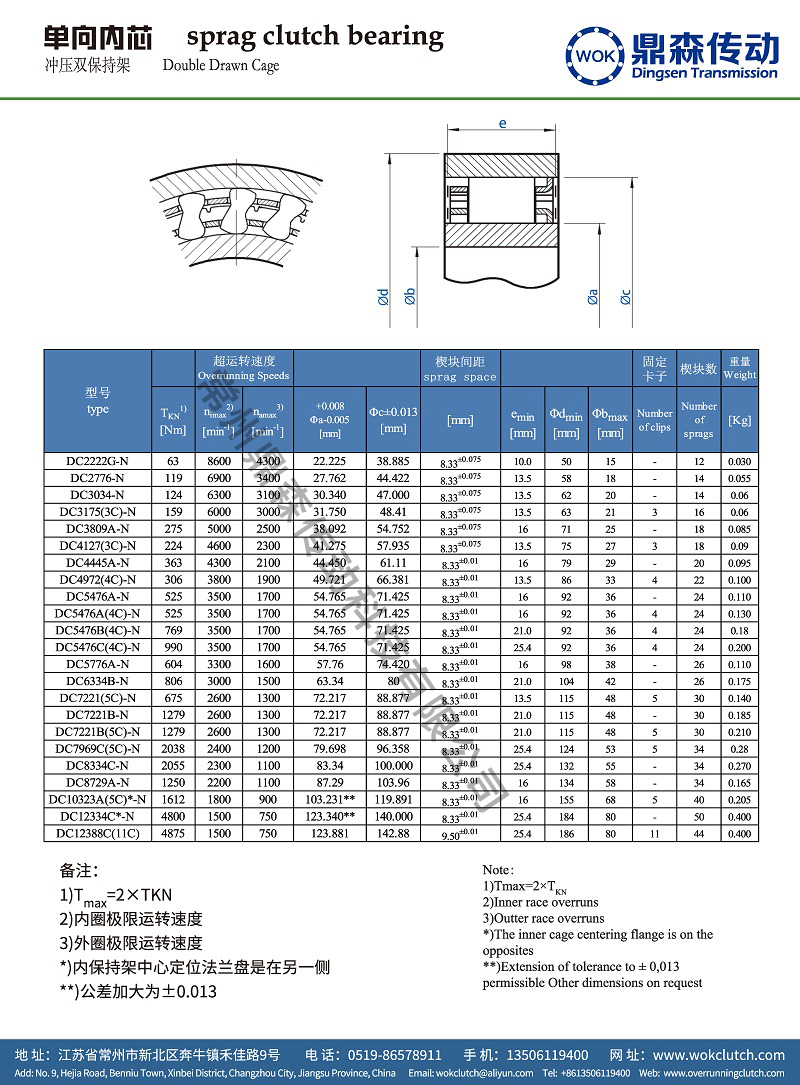

DC系列單向逆止器內芯技術參數表-WOK 鼎森傳動
