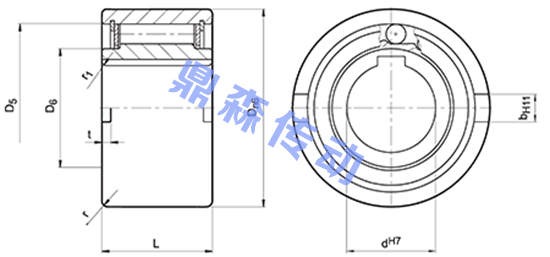

NF35逆止器產品結構圖

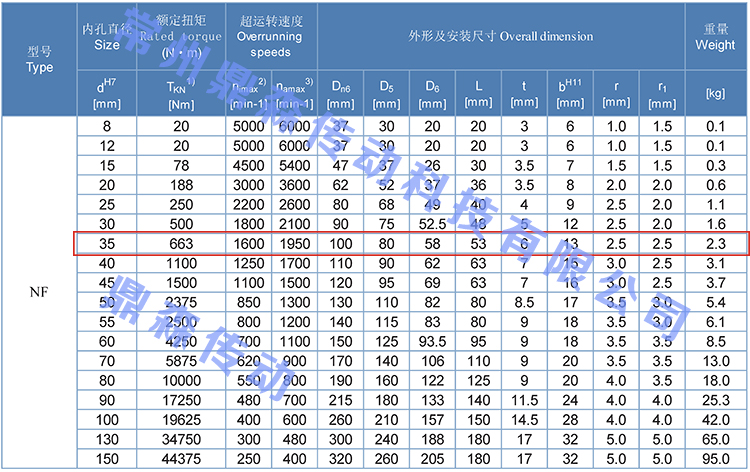

NF35逆止器產品型號規(guī)格技術參數(shù)表

NF型是無軸承支撐的滾柱式單向離合器。軸承需要支撐軸向和徑向載荷。裝置還必須提供潤滑和密封。

標準潤滑是油。標稱外徑為標準滾珠軸承尺寸。典型的布置是將這種類型的軸承安裝在具有相同外殼公差的軸承旁邊，如下頁所示。內圈用鍵固定在軸上。

外圈具有正的n6公差，以便在H7殼體中進行壓配合。附加的側凹口提供正扭矩傳遞。

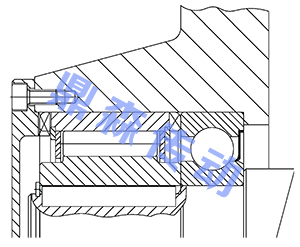

NF35逆止器產品安裝簡圖
