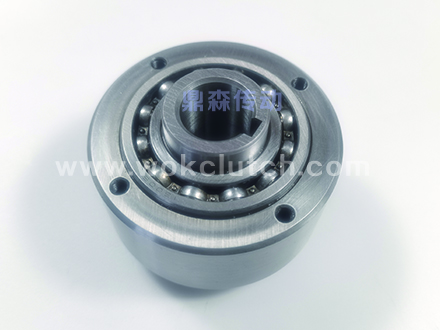

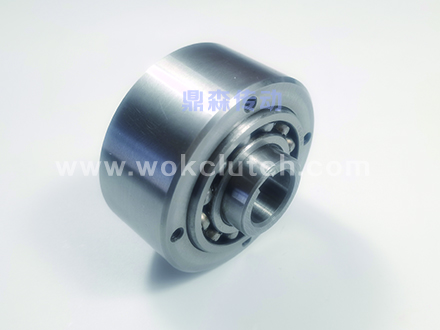

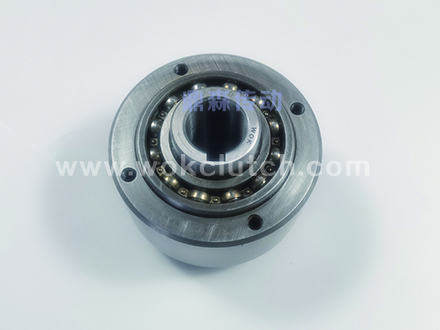

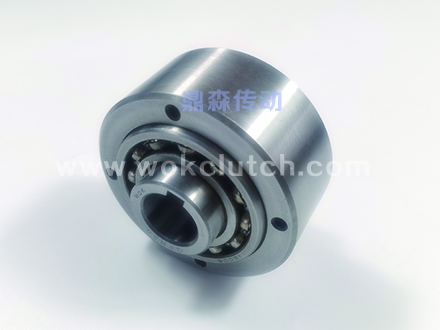

GFR20逆止器產品結構圖

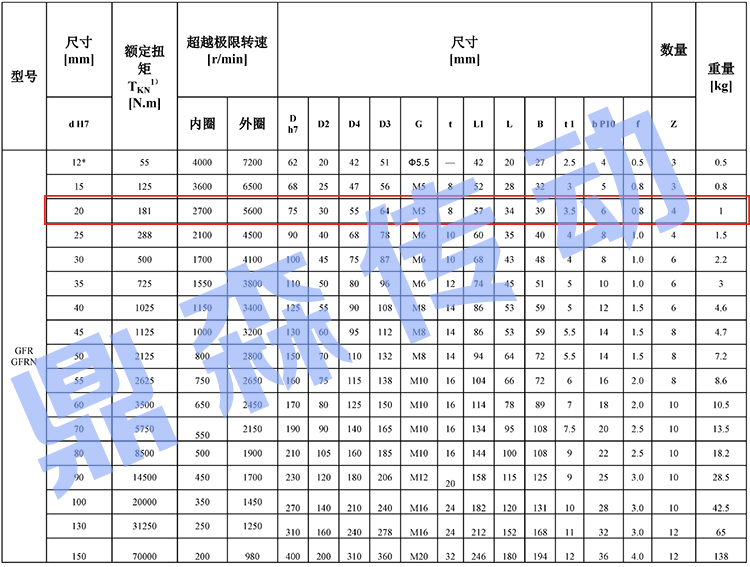

GFR20逆止器產品型號規格技術參數表

       型號GFR，GFRN為滾柱型式單向離合器，有軸承支撐，使用2只1600系列之深溝球軸承，須要附加潤滑油。安裝時加注潤滑油及油封，此型號軸承可以承受一定的軸向壓力。

      典型應用例上，型號GFR，GFRN與F系列法蘭蓋及密封蓋組合使用于扭力傳輸，油脂潤滑與油封，一般而言這些法蘭蓋與密封蓋為成雙使用的，不同組合方式請參考以下型號說明。

      GFR外圈為光滑面，以固定中心線并與H7孔公差的工作組裝成一體。此種安裝方式的扭力傳輸是通過法蘭蓋上的螺絲。GFR與GFRN基本相同的，除了GFRN外圈有鍵槽，以鍵槽方式傳輸扭力。

      出廠時每只離合器的外圈與法蘭蓋之間均安裝2片密封墊。

GFR20逆止器產品安裝示意圖
