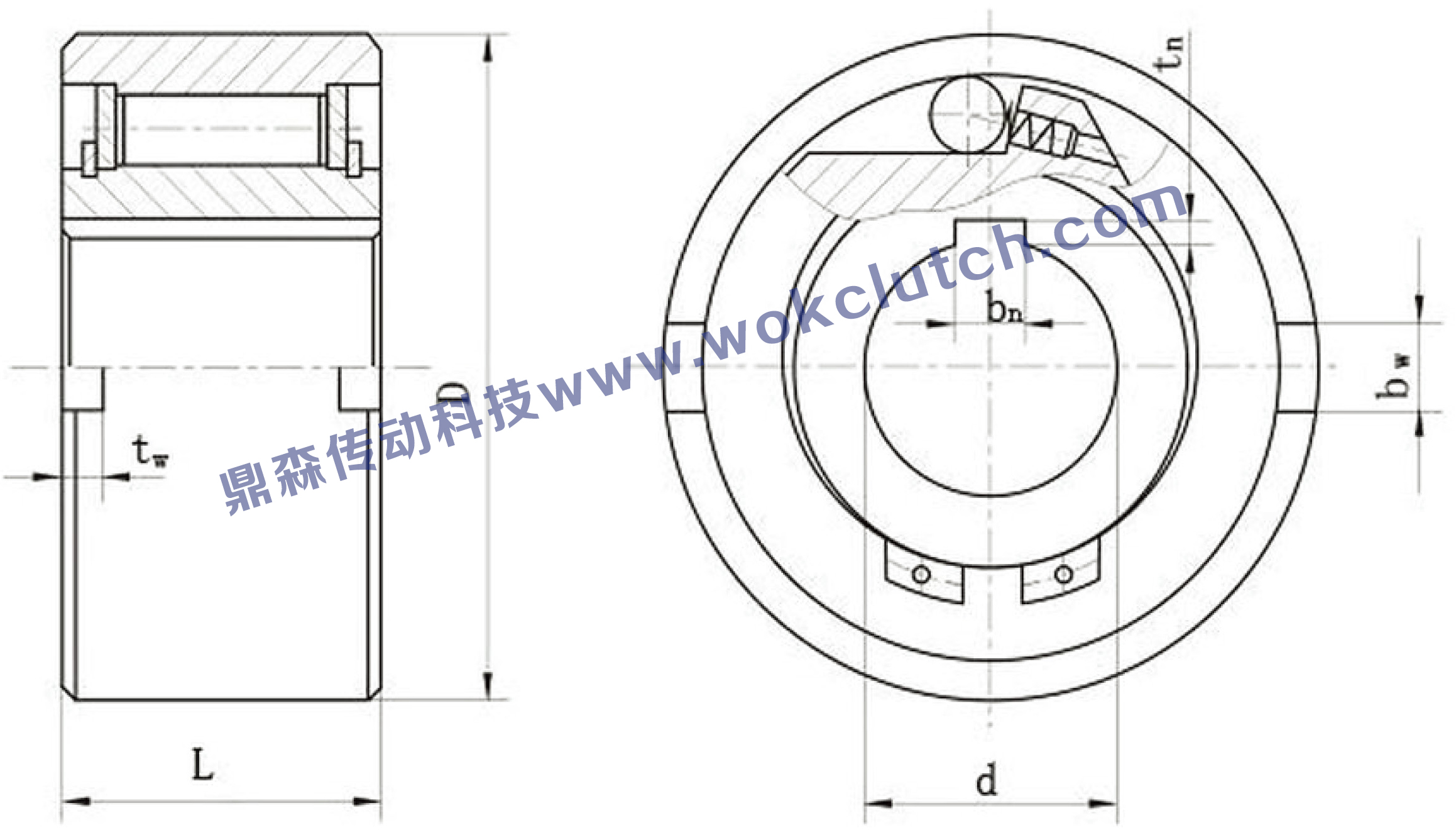

CAK系列單向離合器結構圖

CKA系列單向離合器技術參數表

產品特性及應用

CKA型為基本型滾柱式超越離合器，使用時可根據需要安裝軸承以承受軸向與徑向負載，單向自鎖可靠，反向解脫輕便，適用于極限轉速為：800—2500r／min，公稱轉距為：31.5—4500N.m。常用于包裝機械，印刷機械，食品機械，醫療機械和各種斗式提升機，運輸機，紡織機械等機械傳動。

Type CKA series （Characteristics）

Type  CKA  is  abasic  roller type freewheel.  Bearings  are  required  to  supported  axial  and  radial loads, locked dependable and running mobility, overrunning speeds    between 800-2500r／min,31.5-4500N.m torque, and often used for package machine, printing  machine, food machine, medical machine, bucket, spinning and conveyor, weaving machine etc..

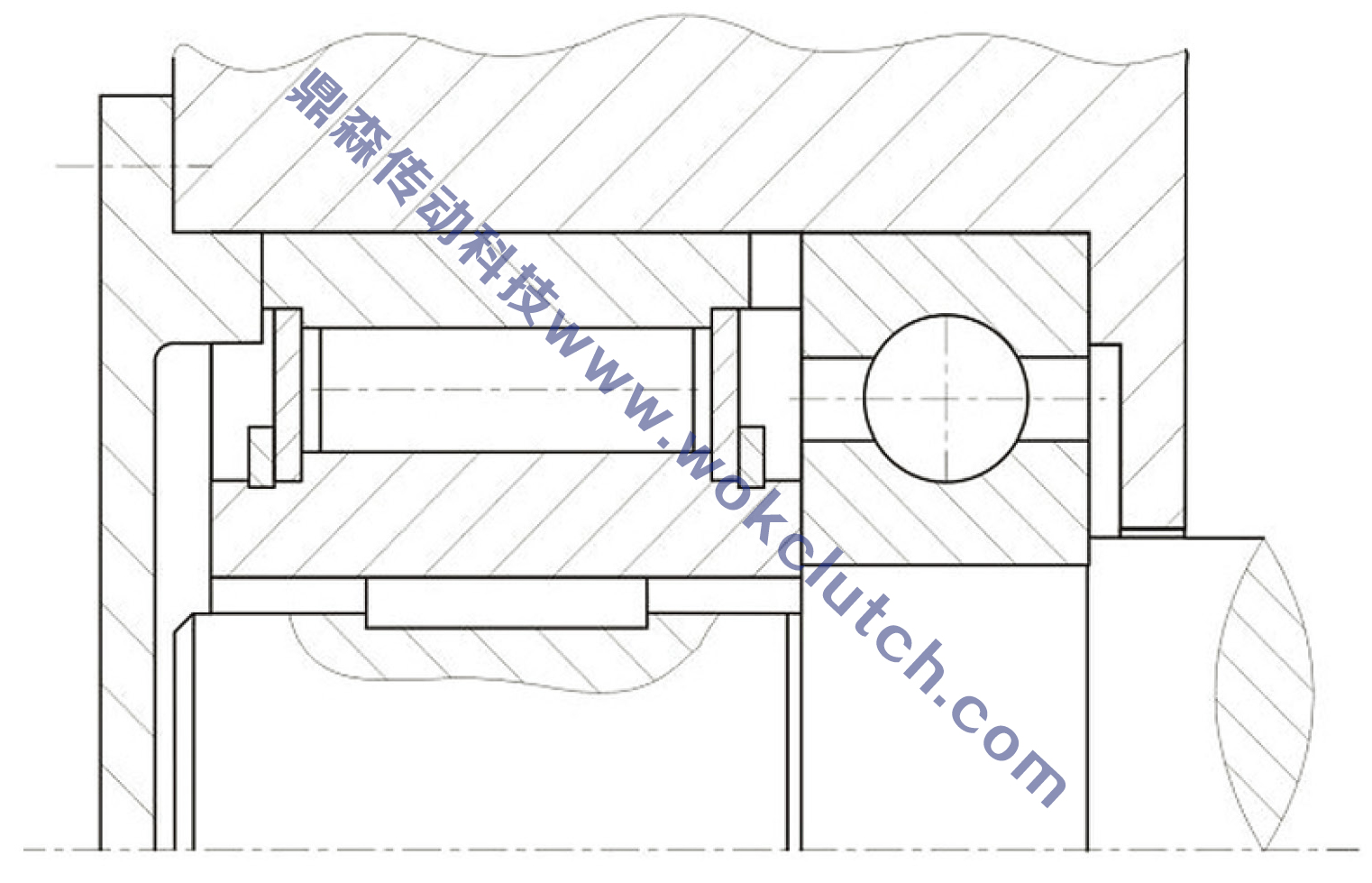

CAK系列單向離合器產品安裝圖

安裝說明(Mounting)

標準安裝方式為CKA系列與軸承并排，相同的位置，相同的公差要求。內圈與軸使用鍵槽方式聯結。外圈兩側的端面鍵用于固定外環與機壁以傳遞扭矩。

Standard installation of CKA is put the clutch with the bearing side by side,with same position,with the same tolerances.Use splined to couple the inner ring and shaft coupling.The outer sides of the end face of the key for securing the outer wall With the machine to transmit torque.

使用維護保養說明(Using notice)

使用潤滑油脂2#鋰基脂30%+ 70%機油充分攪拌均勻，油脂要求溫度范圍-40℃～+150℃。正常使用情況下每個月加一次潤滑脂。

Use 2 # lithium grease 30% + Engine oil 70% , Stirring evenly. The grease required temperature range -40 ℃ ～ + 150 ℃. Plus grease once for every month.
