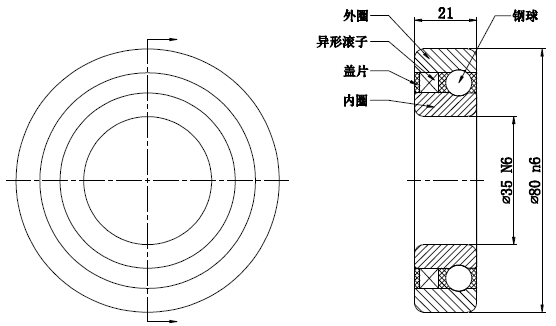

(WOK)CSK307單向軸承結構圖

產品特性說明

1.WOK6300系列是楔塊式單向軸承，又稱CSK6300，一端是楔塊式單向結構，一端是帶深溝球軸承支撐的機械，外形尺寸和63系列球軸襯相同。

2.若要得到較好的潤滑效果應使用浸入油中的潤滑方式去除內含的黃油，再安裝入油池后使用。扭力之傳輸為“緊配”方式，以n6公差將外圈韌性足夠的機壁壓合，以n6公差將內圈與工作軸心配合，軸承起始游隙為C5級，故緊配時所產生的內部變形，可使扭力及軸承達到預期的最好效果，安裝時注意，不可敲打內圈壓迫外圈進入機壁，及不可敲打外圈壓迫內圈擠入軸心的方式安裝。

3.內圈或外圈之二邊之密封蓋，本公司可采用封蓋和內保持架倒錐接插式裝配，增加了密封性能和牢度，提高了裝配效率。

4.若不想使用緊配方式安裝，可采用WOK6300- PP系列C3級軸承方式安裝以達到最佳效果。

5.操作溫度范圍-40℃～+130℃瞬間高溫可達+50℃。

6.WOK6300..P系列與WOK6300系列之不同點位內圈有加工鍵槽，故內圈與工作軸可使用K6公差，外圈仍使用N6公差緊配壓入剛性足夠的機壁。

7.WOK6300..PP系列為內圈與外圈皆有一個鍵槽，原廠建議公差為內圈與工件軸心為K6公差，外圈與工作機壁為K6公差，若要采用滑配方式安裝，內圈與工件軸h6之公差或外圈與機壁H6之差或外圈與機壁H6公差亦可接受。

8.WOK6300-2RS型式比標準WOK6300型式寬5mm，但含油封可得到較好的預防水噴灑的密封效果。

9.工作溫度范圍-40℃～+100℃，瞬間高溫可達+120℃若使用于之范圍請聯絡原廠。

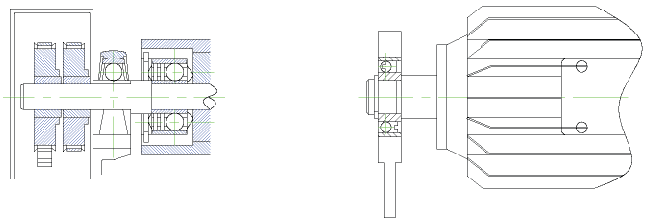

(WOK)CSK307系列產品安裝示意圖

使用及維護保養說明

使用軸承油脂注入滾道，注入量按軸承標準加注，所用軸承油脂溫度要求-40 ℃ ～ + 130 ℃。
