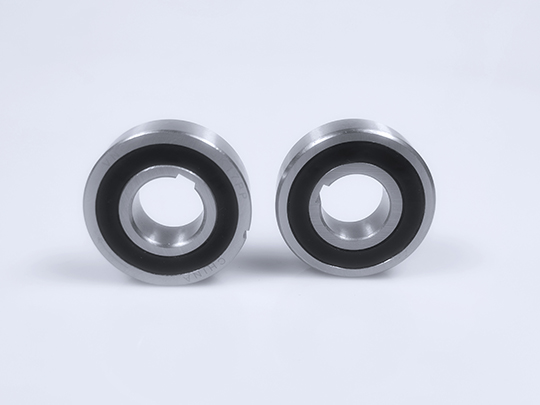

(WOK)CSK17P單向軸承結構圖

產品特性說明（WOK6200）

1.WOK型式為楔塊式單向離合器。又稱CSK、BB、KK、OW等，外型尺寸與62系列軸承相同（尺寸8號40號除外），內含球軸承支撐用黃油潤滑，二邊封蓋可防止0.3mm以上的塵灰鐵屑進入內部，若工作溫度超過50。C及防止微污物進入內部，可自行購買簧片式密封蓋“nylos”。

2.若要得到較好潤滑效果應使用浸入油中的潤滑方式，可以使用適當?shù)姆椒?，去除?nèi)含的黃油，再安裝入油池中使用。

3.扭力之傳輸為“緊配”方式，以n6公差將外圈與剛性足夠的機壁壓合，以N6公差將內圈與工作軸心壓合，軸承起始游隙為C5級，故緊配時所產生的內部縮小變形，可使扭力及軸承達到預期的最好效果，安裝時要注意，不可敲打內圈壓迫外圈進入機壁，及不可敲打外圈壓迫內圈擠入軸心的方式安裝。

4.內圈或外圈二邊之密封蓋，本公司采用密封蓋和內保持架倒錐接插式裝配，可增加密封性能和牢度，提高了裝配效率。

5.若不想使用緊配方式安裝，可采用WOK..PP系列C3級軸承方式以得到最佳效果。

6.WOK-2RS型式比標準WOK型式寬5mm，但含油封可得到較好的預防水噴灑的密封效果。

7.WOK..P的外型尺寸與62系列軸承相同（規格40號除外），WOK..P系列與WOK系列之不同點為內圈有加工鍵槽，故內圈與工作可使用K6公差，外圈依然使用N6公差緊配壓入剛性足夠的機壁。

8.WOK..PP系列為內圈與外圈皆有一個鍵槽，原廠建議公差為內圈與工件軸心為K6公差，外圈與工作壁為K6公差，若要采用滑配方式安裝，內圈與工件軸n6之公差后或外圈與機壁H6之公差或外圈與機壁H6之公差亦可接受。

9.工作溫度范圍-40℃～+100℃，瞬間高溫可達+120℃。

(WOK)CSK17P單向軸承安裝簡圖

備注：

1）Tmax=2.5×TKN

*) 星號注解者，僅一只Z型封蓋在軸承端，從此封蓋端看外圈逆時針轉動為自由空轉狀態，

**）僅有一只RS密封蓋在軸承端，從此封蓋打看外圈逆時針為自由空轉狀態。

***）斜體字印刷之項目為非標準庫存品規格。

技術要求：

1.離合器脫開轉動順暢，無阻塞。

使用維護保養說明(Using notice)

使用軸承油脂注入滾道，注入量按軸承標準加注，所用軸承油脂溫度要求-40 ℃ ～ + 130 ℃。
